Анкерные группы

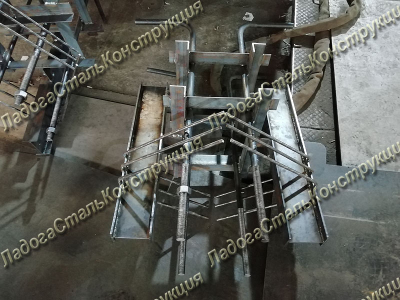

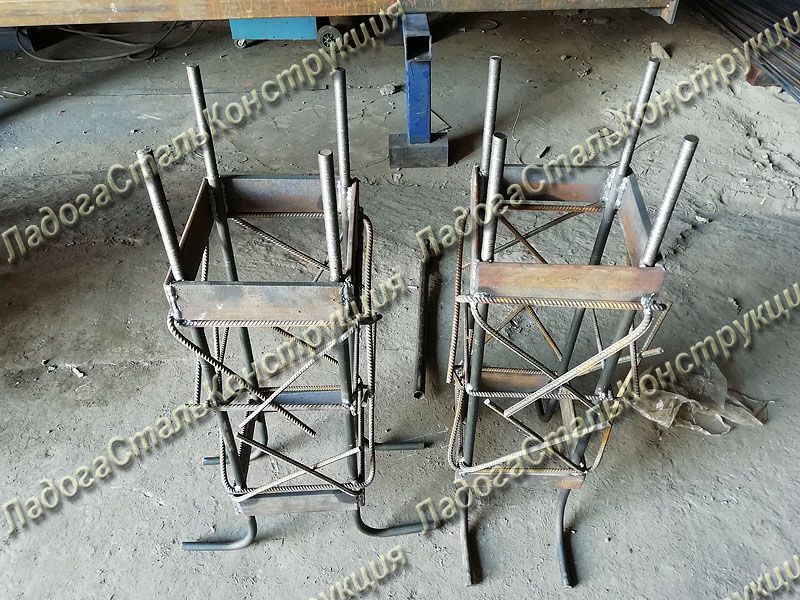

Анкерная группа (анкерный блок, блок фундаментных болтов) — это сварная конструкция из нескольких фундаментных болтов, жёстко связанных между собой в единый каркас. Группа закладывается в фундамент при бетонировании и служит основанием для крепления колонн, опор и промышленного оборудования к железобетонному основанию.

Главное преимущество анкерной группы перед отдельными болтами — точное соблюдение геометрии: межосевые расстояния и положение всех шпилек заданы заранее и не сбиваются при заливке. Это резко ускоряет монтаж и гарантирует совпадение с базовыми плитами устанавливаемых конструкций.

Изготавливаем анкерные группы по ГОСТ 24379.1-2012 и по чертежам заказчика. Большинство заказов — именно по индивидуальным чертежам, с нестандартной длиной и шагом резьбы, отклонениями от типовых серий, под конкретный проект.

Типы анкерных групп

Изготавливаем все три основных конструктивных типа:

Фланцевые анкерные группы

Болты соединены между собой кольцами или фланцами, расположенными в параллельных плоскостях. Кольца вырезаются из толстолистового проката. Самый жёсткий тип — применяется для тяжёлых колонн и высоконагруженного оборудования.

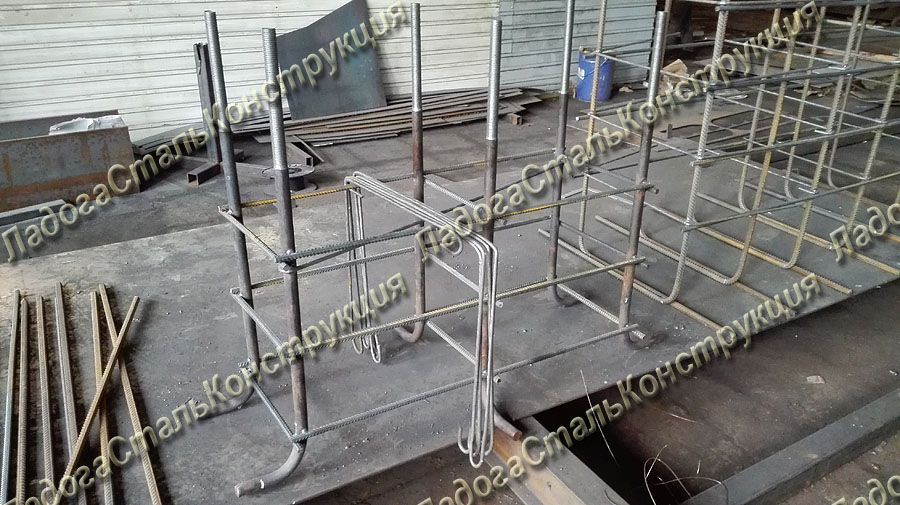

Уголковые анкерные группы

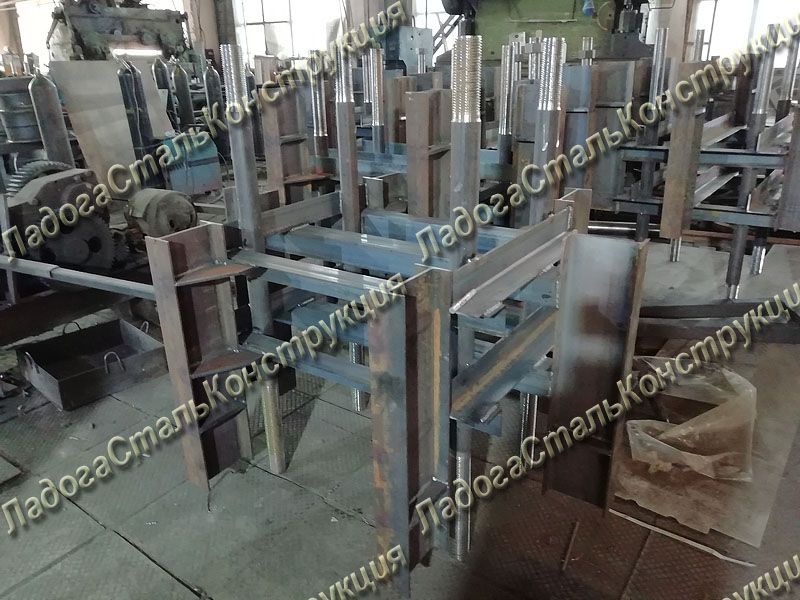

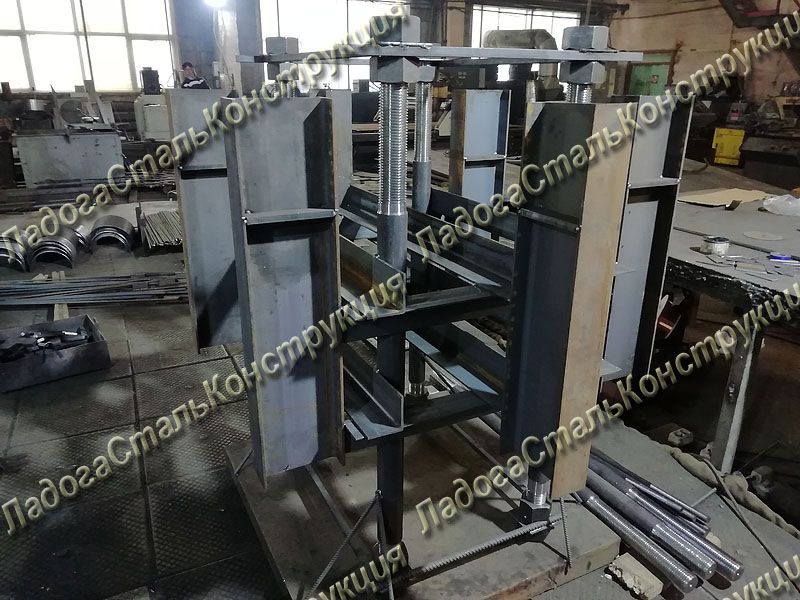

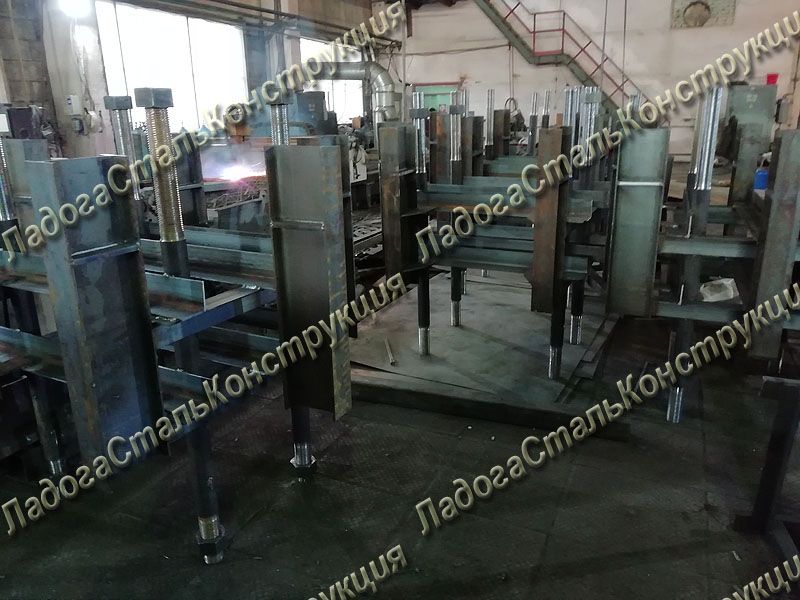

Болты закреплены на сварной рамке из уголка. Рамок может быть две и более — в зависимости от толщины фундамента и расчётных нагрузок. Простая, жёсткая и экономичная конструкция, самый распространённый тип.

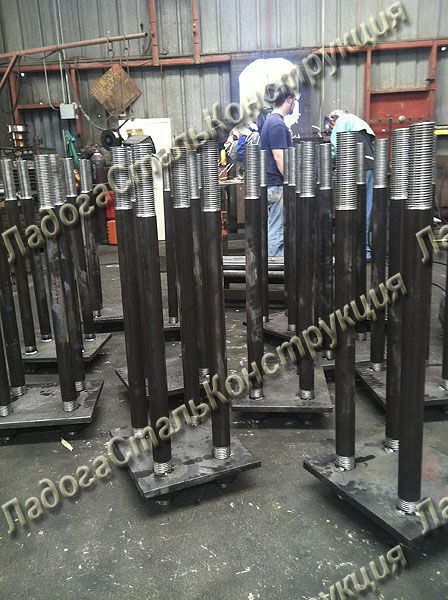

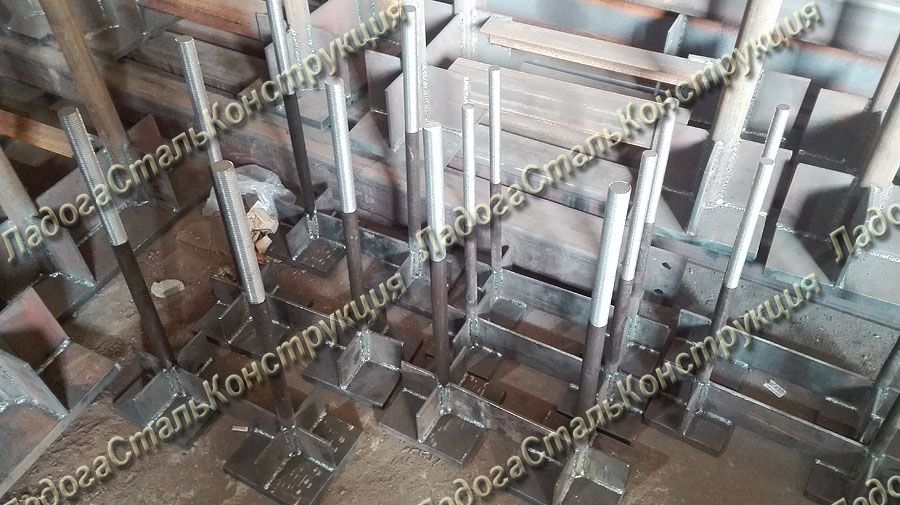

Анкерные группы с пластиной

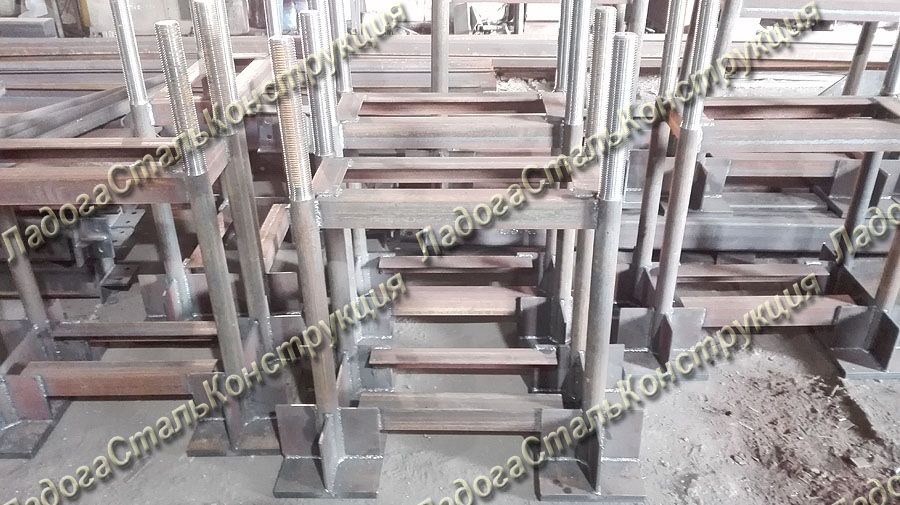

Болты связаны сплошной стальной пластиной (анкерной плитой). Пластина вырезается на плазменной резке с ЧПУ под точное расположение отверстий. Применяется там, где нужна максимальная точность позиционирования.

Технические характеристики

Где применяются анкерные группы

• Крепление стальных колонн к железобетонному фундаменту
• Установка опор — освещения, ЛЭП, технологических эстакад
• Монтаж промышленного оборудования на фундаментные плиты
• Производственные линии, где требуется точная привязка оборудования
• Реконструкция и усиление фундаментов

Как мы изготавливаем

Полный цикл на собственном оборудовании, без подрядчиков:

• Плазменная резка с ЧПУ — точный раскрой колец, фланцев и анкерных пластин из листа
• Нарезание резьбы на резьбонарезном станке Ridgid 535 — стандартная и нестандартная резьба
• Гибка и сверление по чертежу

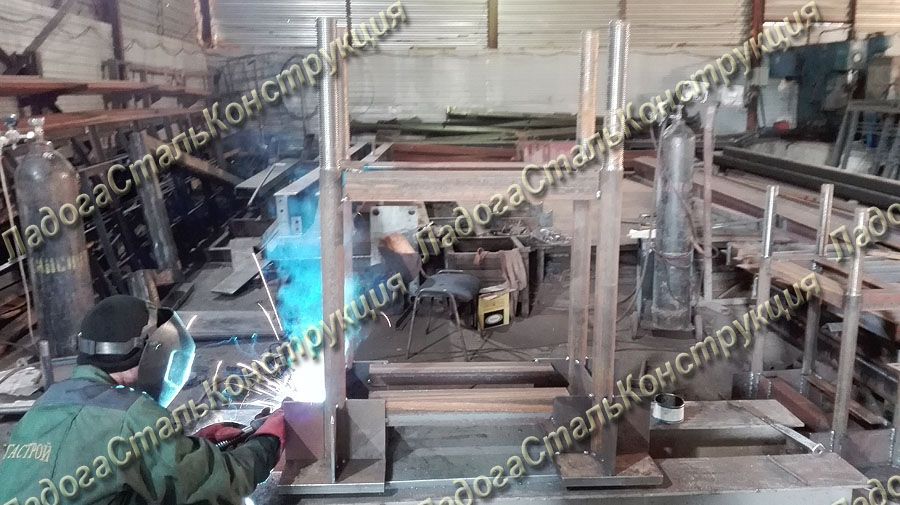

• Сварка каркаса с контролем геометрии — выдерживаем межосевые расстояния и соосность шпилек

Контроль геометрии на каждом этапе — главное в анкерной группе. Ошибка в межосевом расстоянии делает блок непригодным, поэтому привязка проверяется до и после сварки.

Часто задаваемые вопросы

Чем анкерная группа отличается от отдельных фундаментных болтов?

Группа — это несколько болтов, заранее сваренных в единый жёсткий каркас с точной геометрией. Отдельные болты выставляются по месту вручную, что дольше и менее точно. Группа закладывается целиком и сразу даёт нужное расположение всех шпилек.

Изготавливаете по ГОСТ или по нашему чертежу?

И так, и так. Делаем по типовым сериям ГОСТ 24379.1-2012, но большинство заказов — по индивидуальным чертежам заказчика, часто с нестандартной резьбой и отклонениями от типовых решений под конкретный проект.

Какие диаметры болтов возможны?

До М72. Резьба — стандартная или нестандартная (длина и шаг по вашему чертежу). Конкретику подбираем под проектные нагрузки.

Как заказать и узнать стоимость?

Пришлите чертёж или опросный лист на info@ladogasteel.ru с указанием количества и сроков. Оценим стоимость и сроки в течение рабочего дня.

Заказать анкерные группы

Отправьте чертёж или техническое задание на info@ladogasteel.ru или позвоните +7-904-332-51-51. Изготавливаем анкерные группы любых типов по ГОСТ и по чертежам заказчика. Производственная площадка — Санкт-Петербург, доставка по России.

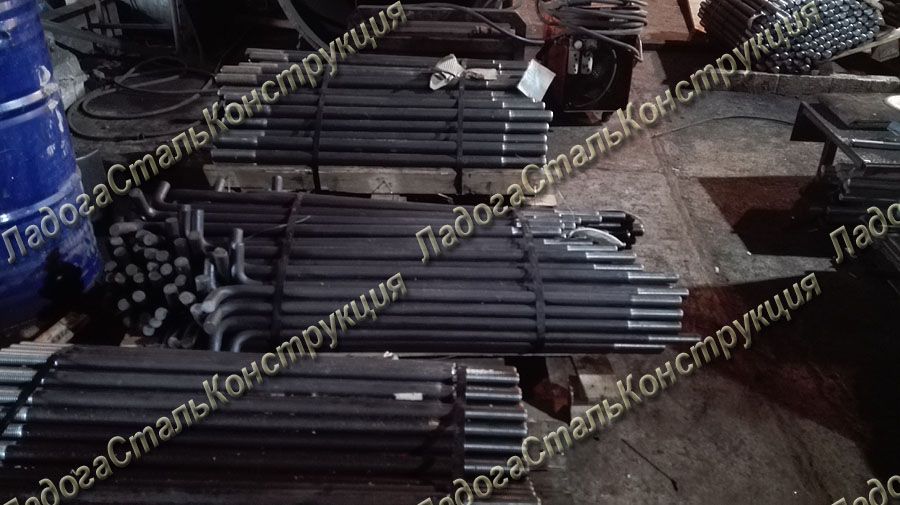

Смотрите также: фундаментные болты, закладные детали.
