Изготовление ферм

Металлические фермы — надёжная и экономичная альтернатива сплошным балкам там, где нужен большой пролёт, увеличенная длина конструкции и минимальная нагрузка на фундамент. За счёт того, что усилия в ферме передаются только через узлы, а не по всей длине сечения, стержни работают на чистое растяжение или сжатие — материал используется с максимальной отдачей, а сама конструкция получается заметно легче цельнометаллической балки того же пролёта.

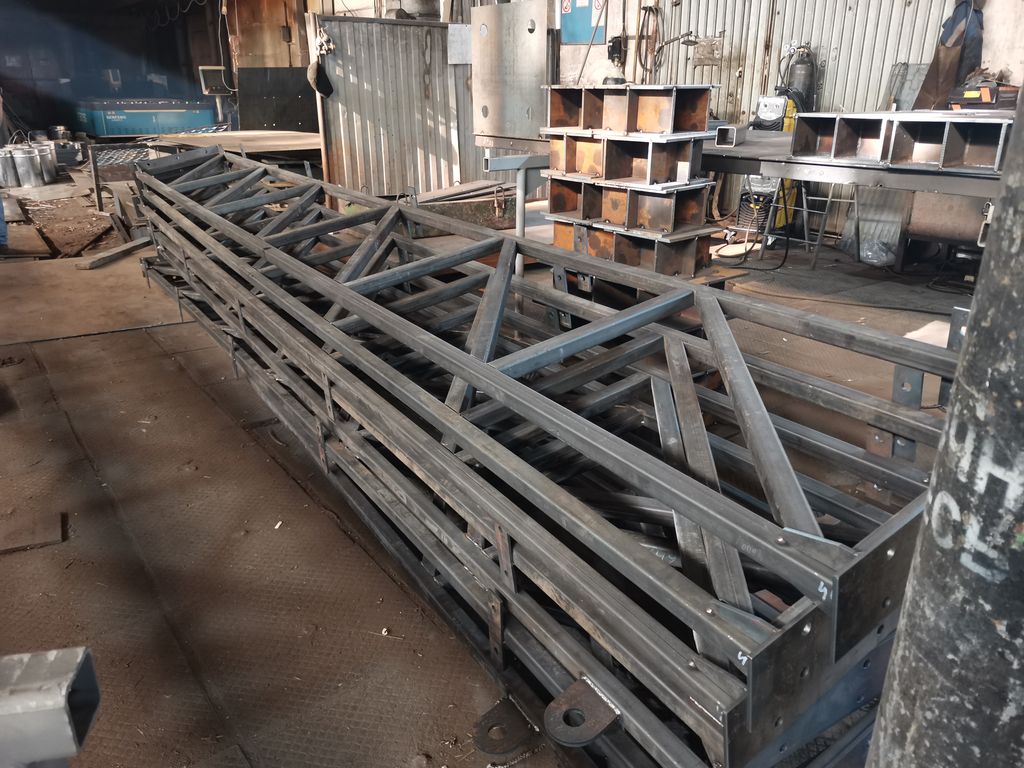

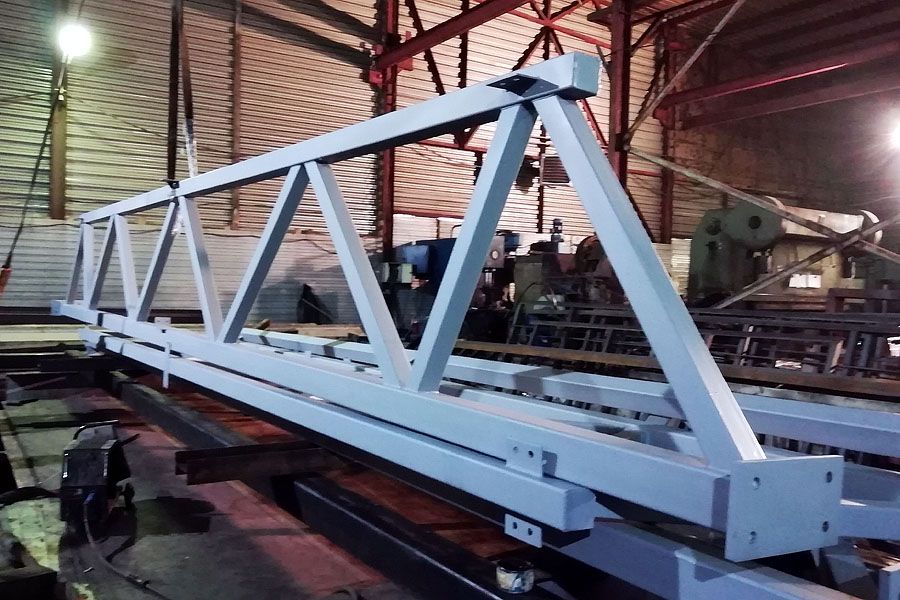

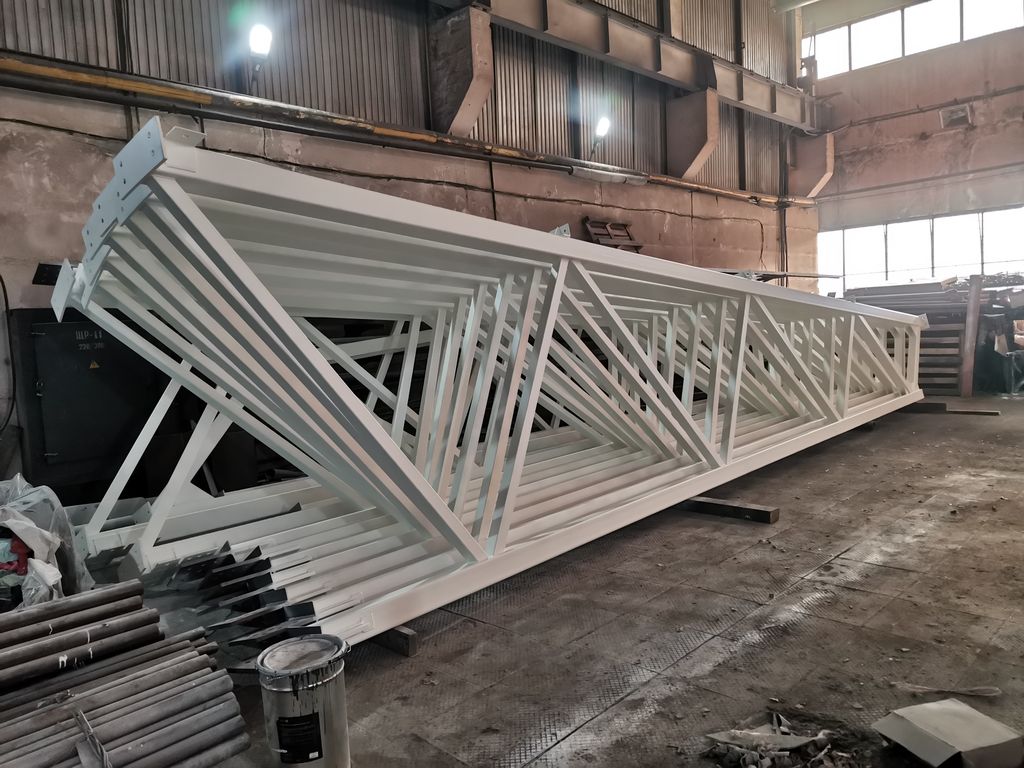

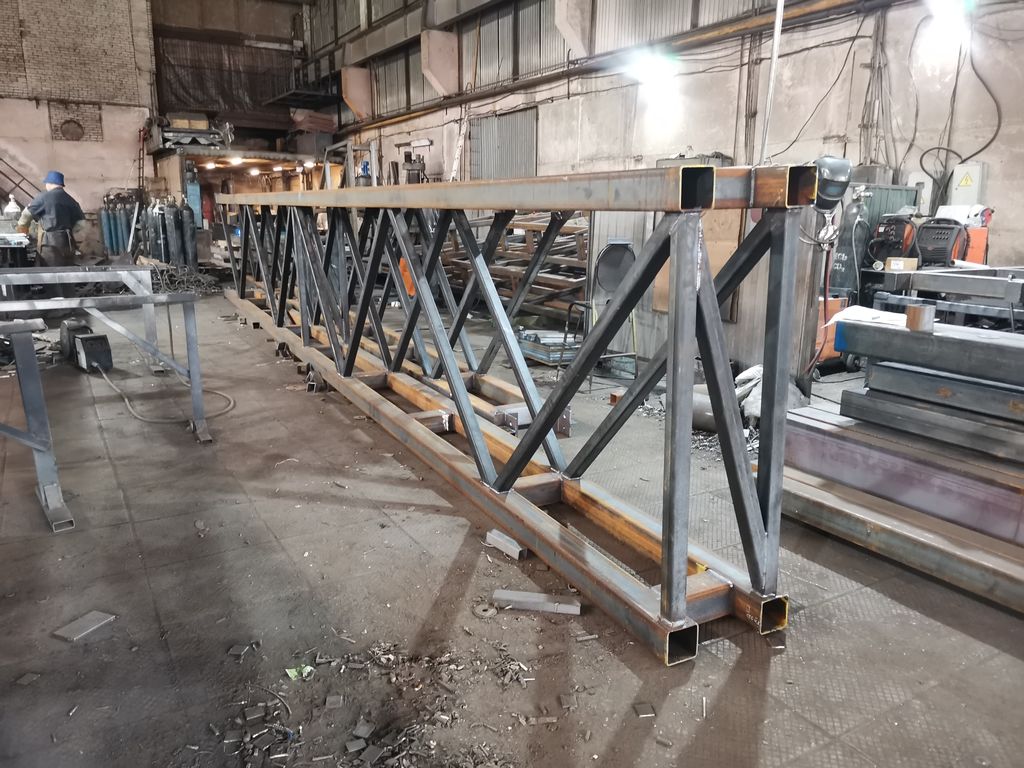

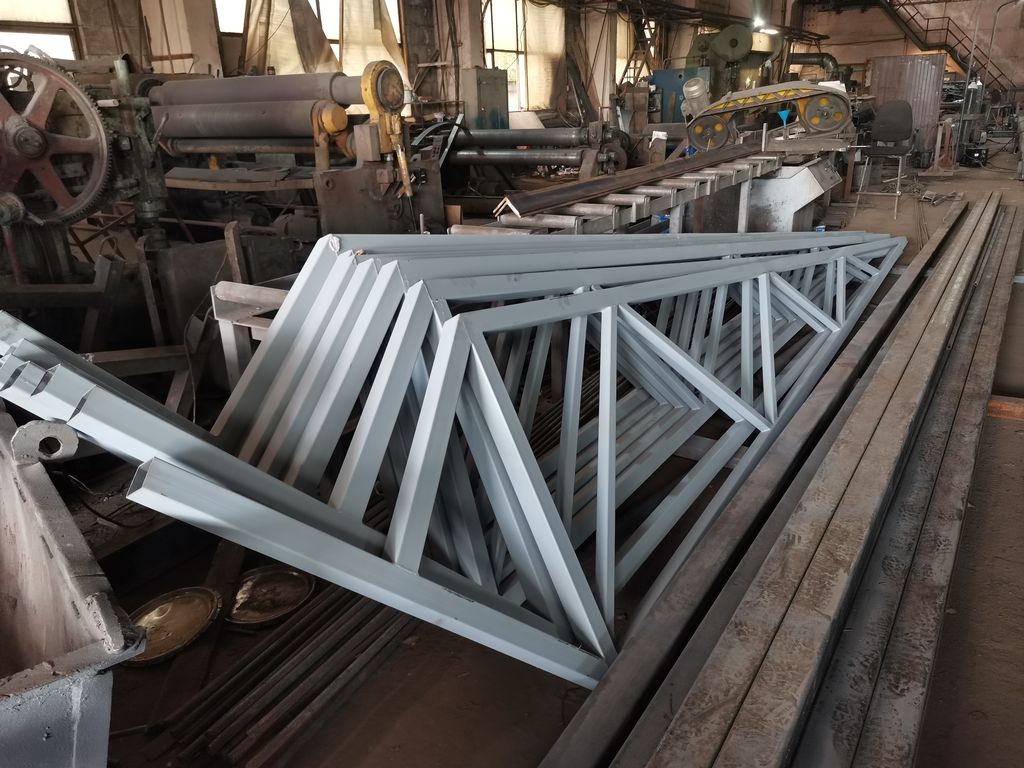

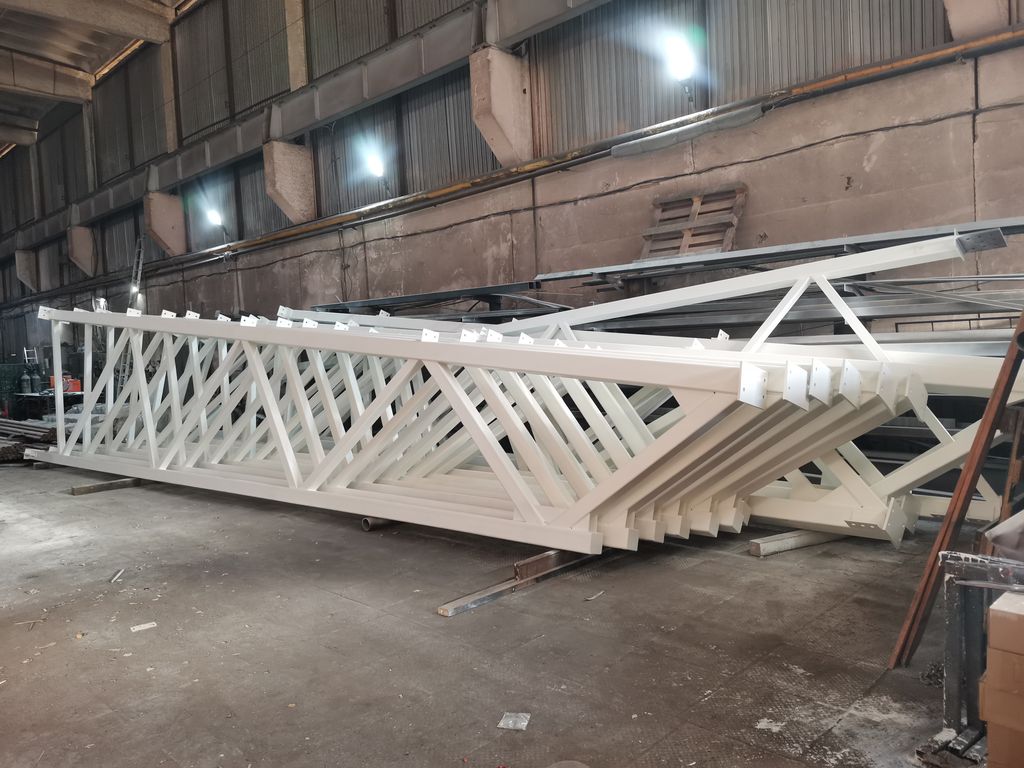

Изготавливаем фермы преимущественно из гнутых профильных труб квадратного и прямоугольного сечения — это даёт хорошее соотношение прочности и веса, удобство сборки и чистые сварные узлы без лишних фасонок. Работаем по чертежам заказчика или по эскизу — рассчитываем сечения поясов и раскосов под конкретную нагрузку и пролёт.

Как устроена ферма и почему это выгоднее балки

Ферма — это стержневая пространственная (или плоская) конструкция, где верхний и нижний пояса соединены раскосами и стойками, образуя треугольную решётку. Треугольник — единственная геометрически неизменяемая фигура из шарнирно соединённых стержней, поэтому именно треугольная решётка позволяет ферме держать нагрузку без изгиба каждого отдельного элемента.

Ключевое отличие от сплошной балки: в балке материал в средней части сечения фактически не работает и просто добавляет вес. В ферме этой «мёртвой» массы нет — все стержни либо тянутся, либо сжимаются по своей оси. При равном пролёте и нагрузке ферма получается легче балки, а значит дешевле в материале и проще в монтаже.

Из чего собираем

Основной материал — гнутая квадратная и прямоугольная труба (профильная труба) по ГОСТ 30245-2012, сталь 09Г2С или С245/С255 по ГОСТ 27772 (марка подбирается под нагрузку и климатический район объекта). Возможны и другие сечения — уголок, швеллер — если это предусмотрено проектом.

Характерные сечения поясов и раскосов, которые мы фактически применяем (диапазон, не предел — под каждый проект считаем заново):

Пояса: квадратная труба от 100×100 до 180×140 мм, толщина стенки 5–8 мм

Раскосы и стойки: труба от 80×80 до 120×120 мм, толщина 5–6 мм

Конкретное сечение — всегда результат расчёта под пролёт, шаг ферм и нагрузку (снеговую, ветровую, от кровли и оборудования), а не фиксированный каталожный размер.

Пролёты и сборные фермы

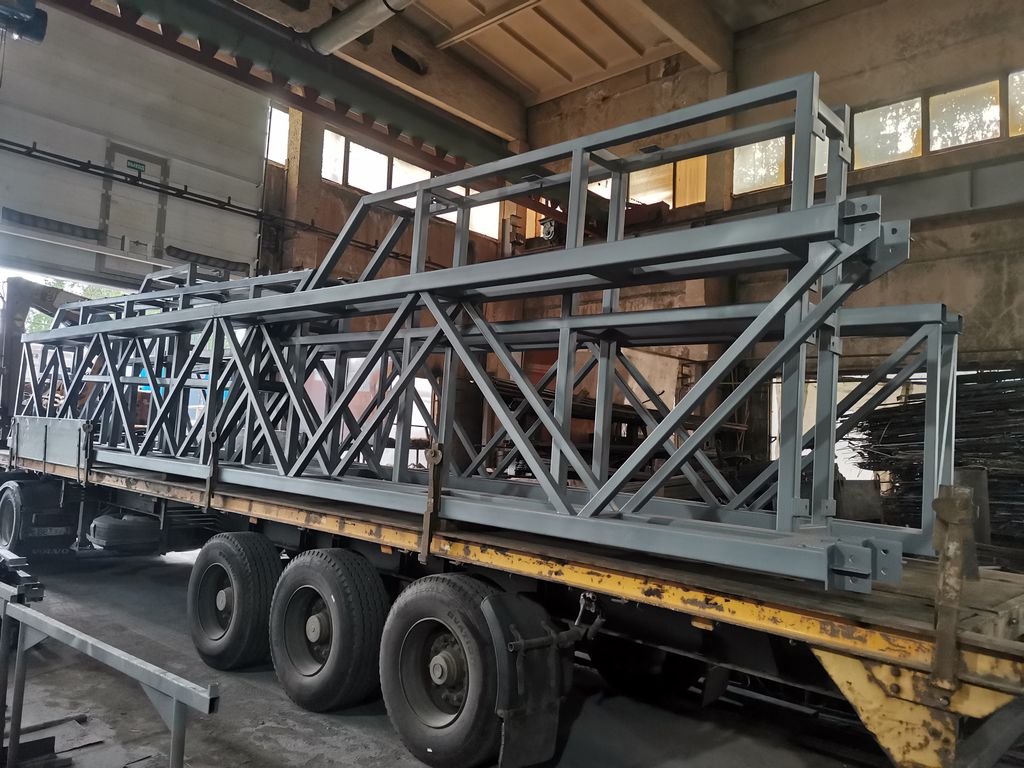

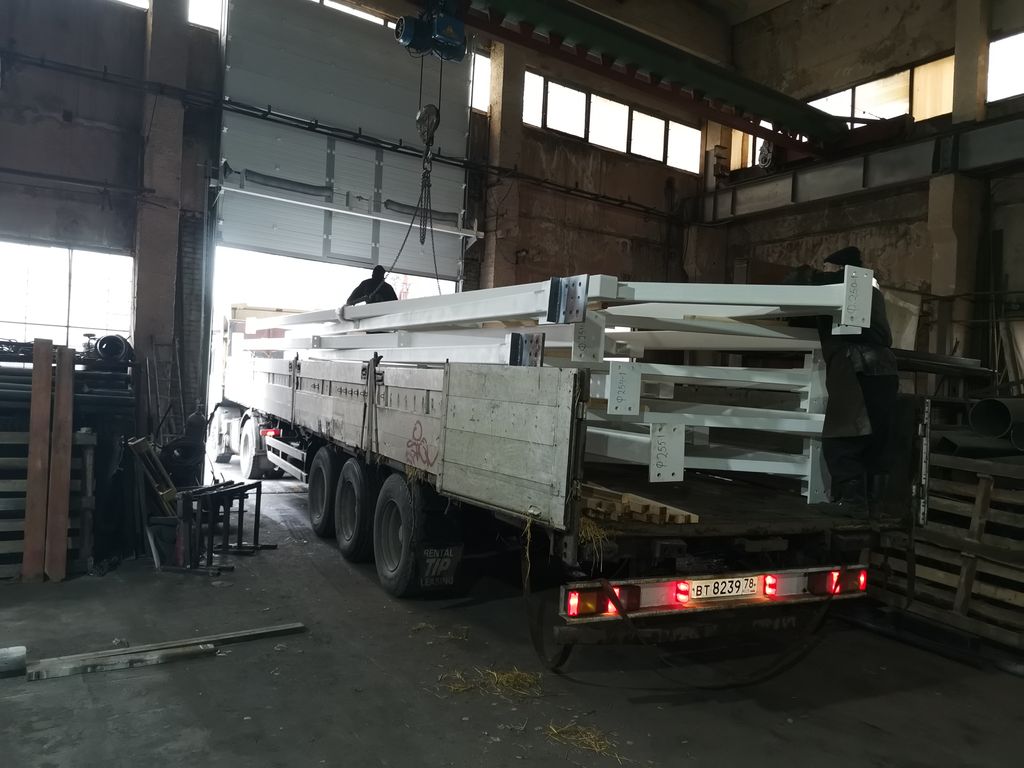

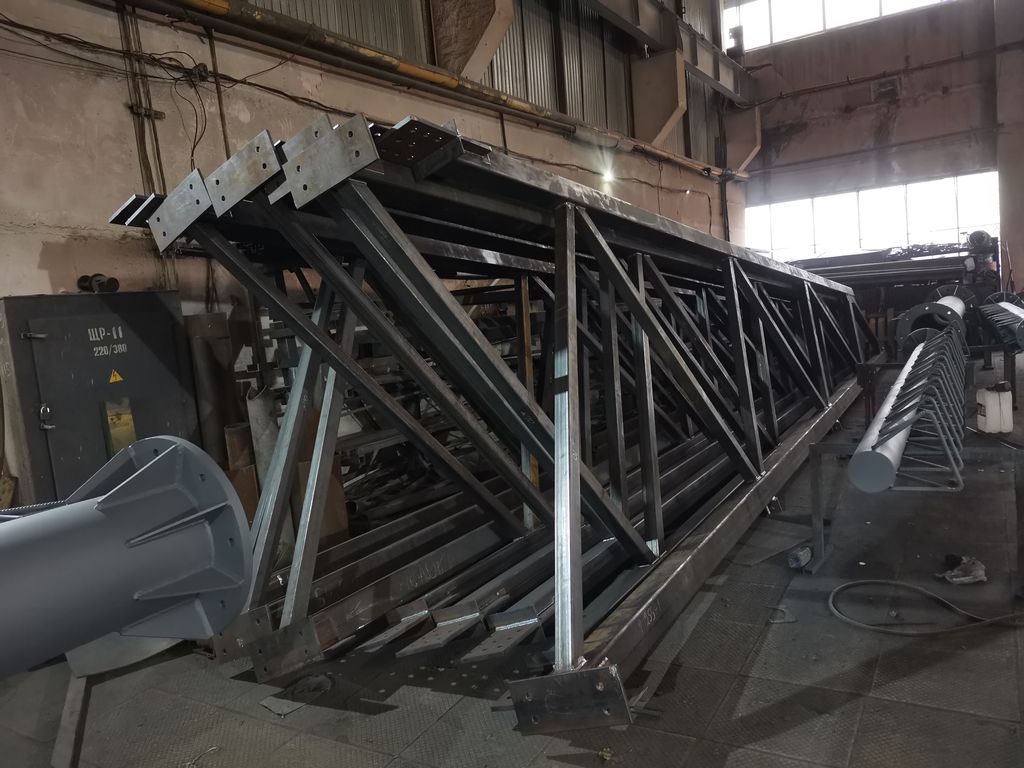

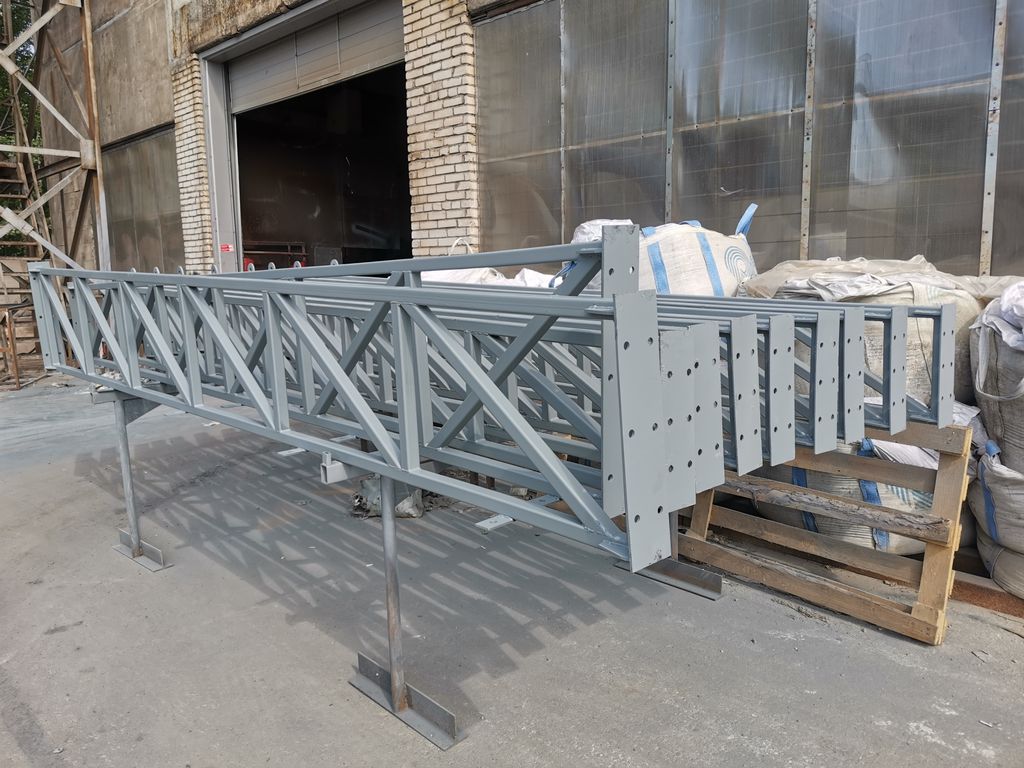

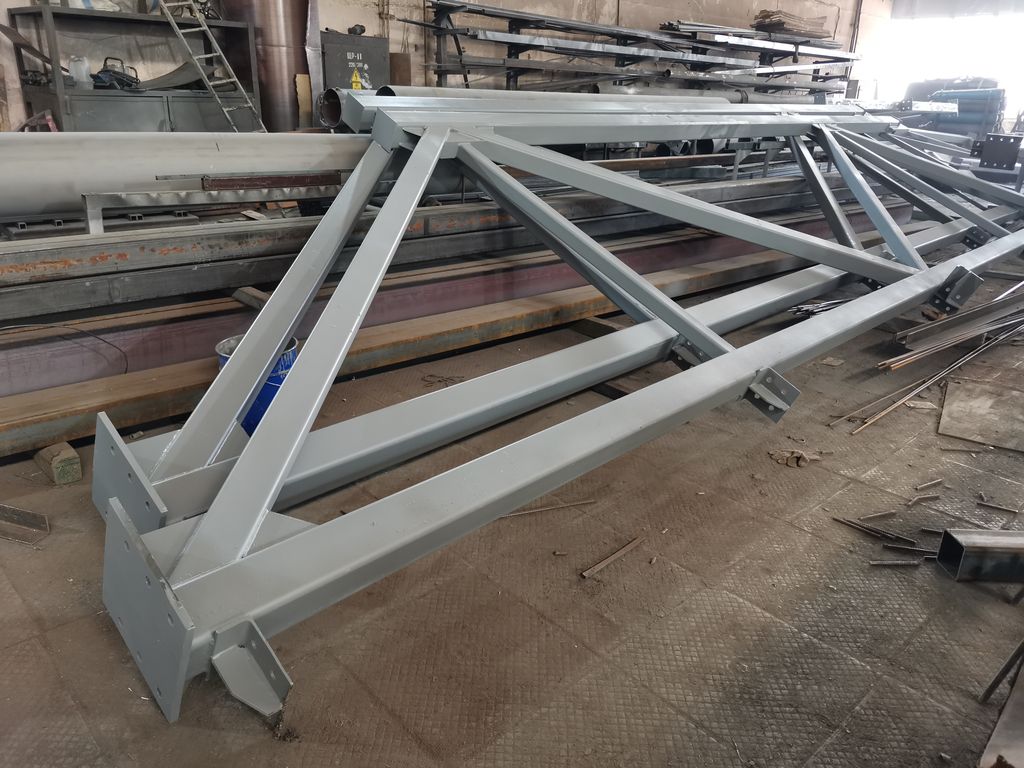

Под большие пролёты фермы делаем сборными (составными) — конструкция транспортируется и монтируется по частям (например, крайние секции и средняя вставка), которые состыковываются на площадке фланцевыми или накладными монтажными соединениями на болтах. Это стандартная практика для промышленных пролётов от 20–30 метров и больше: перевозить и поднимать целиком конструкцию такой длины физически нецелесообразно, поэтому она проектируется сразу как набор отправочных марок.

Узлы соединения поясов, раскосов и монтажные стыки рассчитываются под нагрузку конкретного узла — где-то это сварной узел на фасонке, где-то фланцевое соединение на высокопрочных болтах. Всё закладывается в рабочую документацию до изготовления.

Материалы и контроль

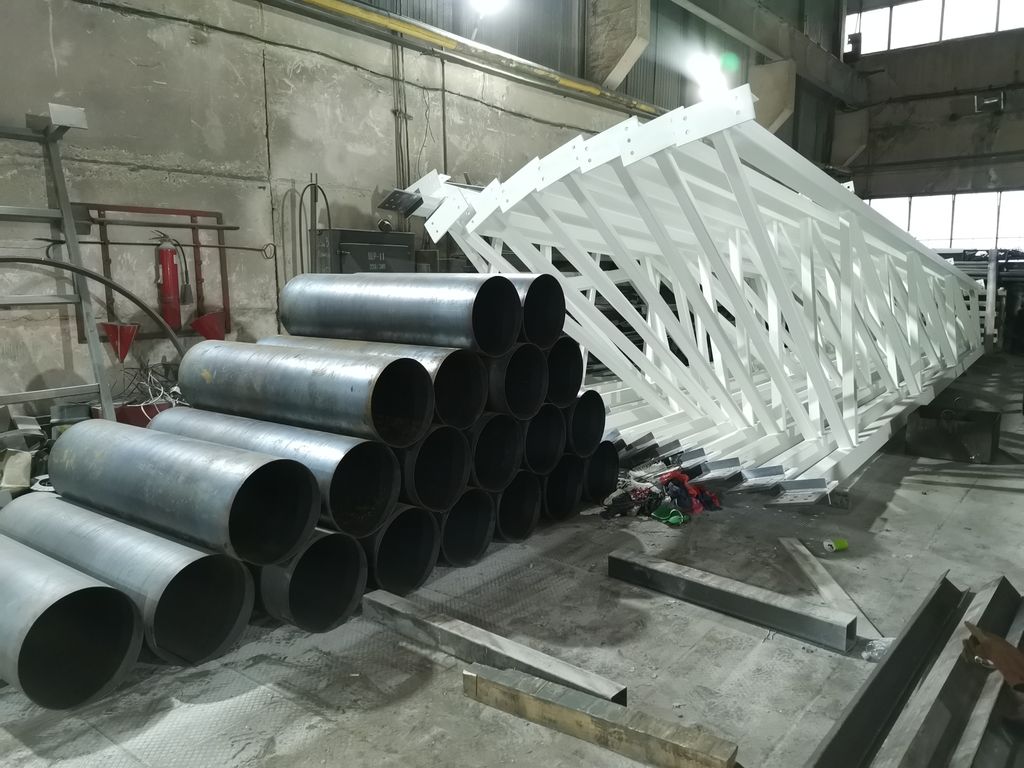

Сталь — С245, С255, 09Г2С по ГОСТ 27772, конкретная марка и класс прочности — по проекту. Сварные швы контролируются визуально-измерительным методом. Готовые изделия проходят антикоррозийную защиту (грунт + эмаль) по спецификации заказчика.

Как заказать

Присылайте чертежи (КМ/КМД) или исходные данные для расчёта (пролёт, нагрузка, шаг ферм, район строительства) на info@ladogasteel.ru  или звоните: +7-904-332-51-51. Считаем сечения, готовим спецификацию и стоимость.
