Изготовление конуса

Изготовление конусов из листового металла

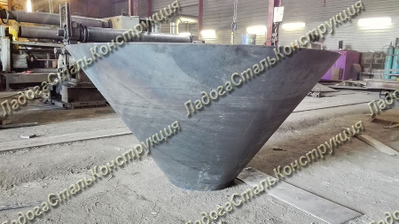

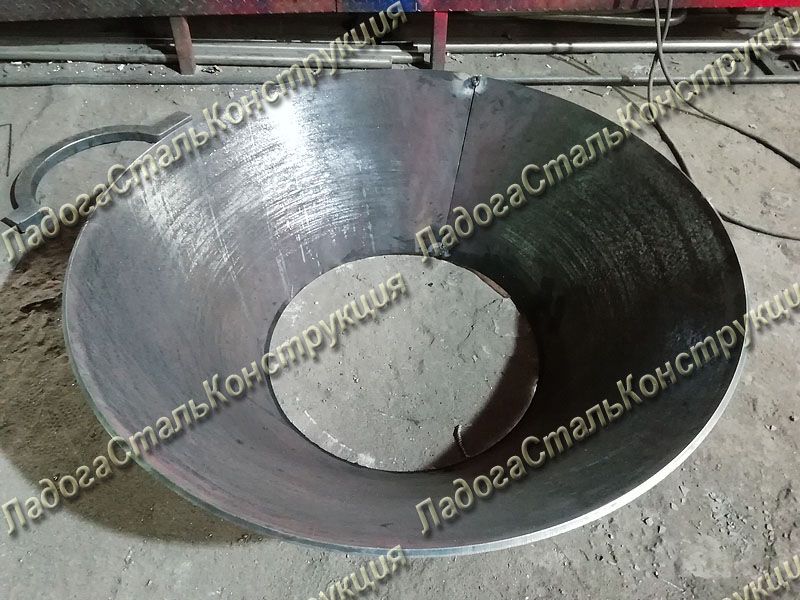

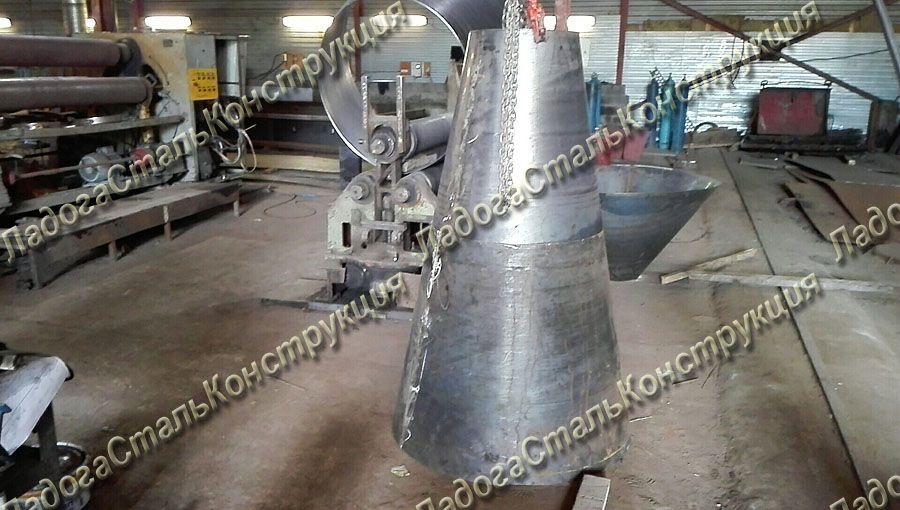

Конус (коническая обечайка) — это свальцованная из листа деталь с двумя разными диаметрами оснований, сваренная по образующей. От точности расчёта развёртки и качества вальцовки зависит геометрия всего изделия, поэтому мы катаем конусы с контролем обоих диаметров и угла конусности. Изготавливаем конусы в широком диапазоне размеров — от небольших переходников до крупногабаритных конических царг, включая усечённые и переходные конусы.

Технология вальцовки конуса

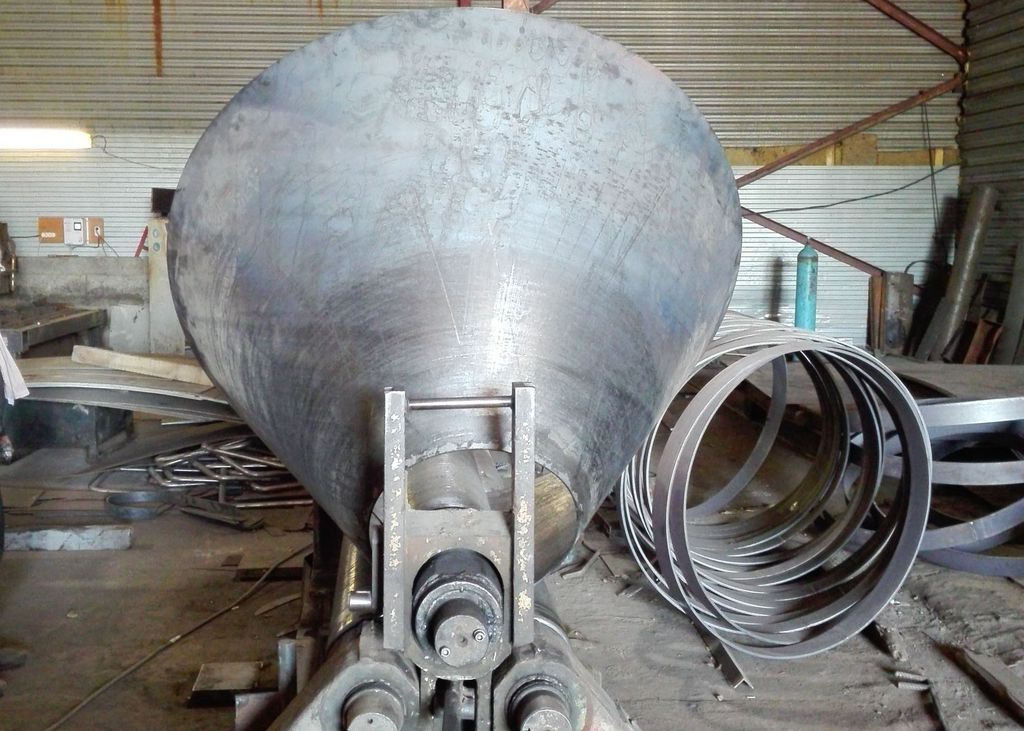

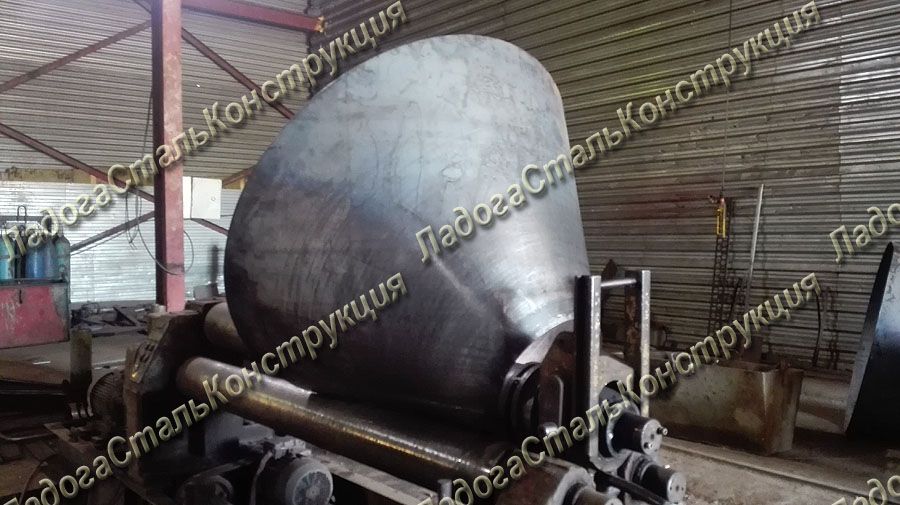

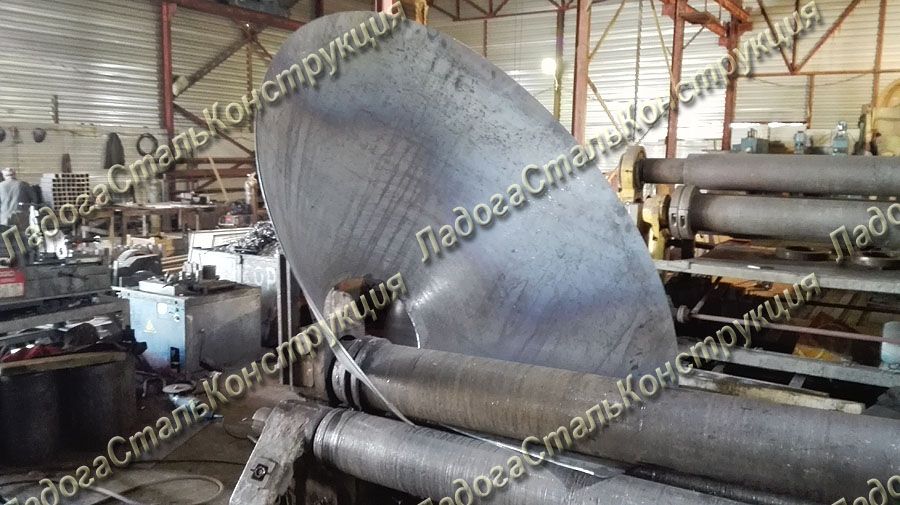

Изготовление конусов из листового металла является более трудоёмкой работой по сравнению с изготовлением цилиндрических обечаек. Сложность вальцовки конусов заключается в точном подборе угла наклона валков и в правильной установке силы прижима валков. Оба этих параметра устанавливаются в зависимости от диаметров основания и вершины усечённого конуса (угла при вершине), высоты конуса и толщины металла.

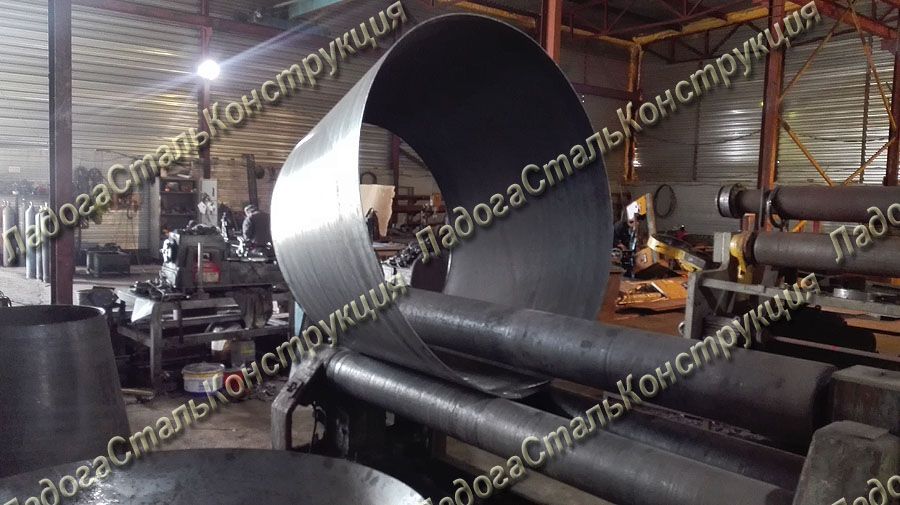

Для изготовления любых усечённых конусов, независимо от материала, необходимо создать разный прогиб заготовки по её ширине между валками. У кромки с меньшим радиусом прогиб заготовки должен быть больше, чем у кромки с большим радиусом. Неодинаковый прогиб заготовки в вальцах достигается наклонной установкой среднего прижимного валка.

Ещё одна важная особенность — расчётная (условная) вершина конуса вальцуемой обечайки должна всегда лежать в вертикальной плоскости, проходящей через продольную ось среднего прижимного валка. Это достигается разными скоростями подачи кромок заготовки в валках, пропорциональными расстояниям от этих кромок до вершины конуса: длинная кромка подаётся быстрее короткой.

При изготовлении сравнительно небольших и тонких конусов, толщиной до 3-4 мм, эту корректировку можно осуществлять вручную. Для более толстого металла необходимо применение специальных устройств и приспособлений.

Материалы

Катаем конусы из тех же материалов, что и обечайки: нержавеющая сталь, Ст3, 09Г2С и Hardox. По чертежу заказчика возможны и любые другие марки. Материал подбираем под условия эксплуатации: нержавейку — для пищевой, химической и фармацевтической промышленности, конструкционные и износостойкие стали — для нагруженных и абразивных условий, чёрный металл — для общепромышленных задач.

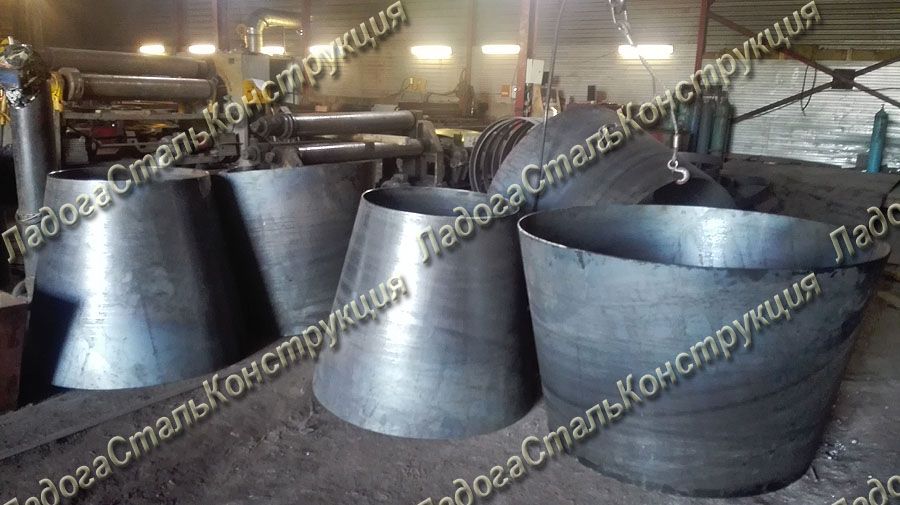

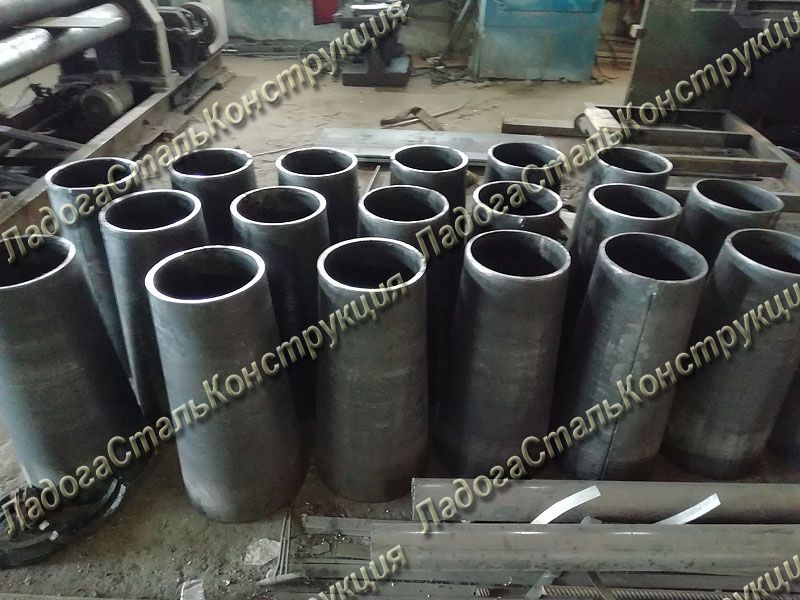

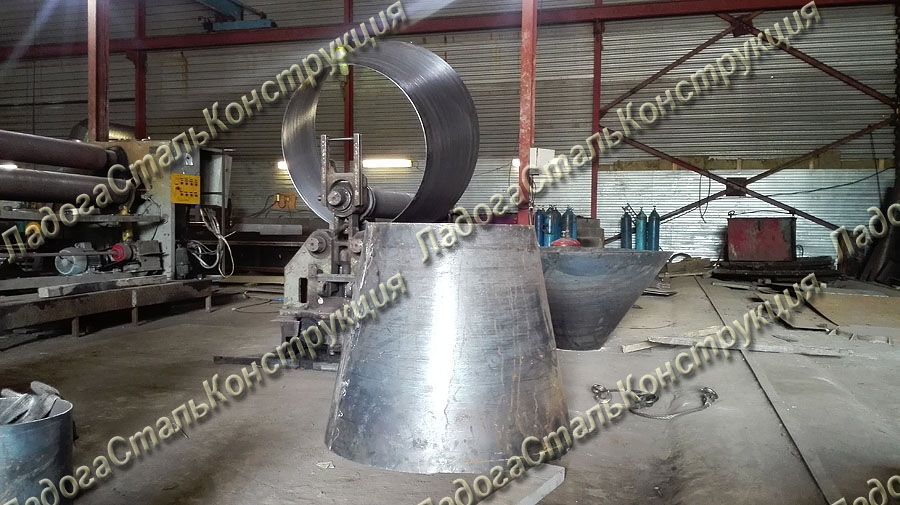

Усечённые и переходные конусы

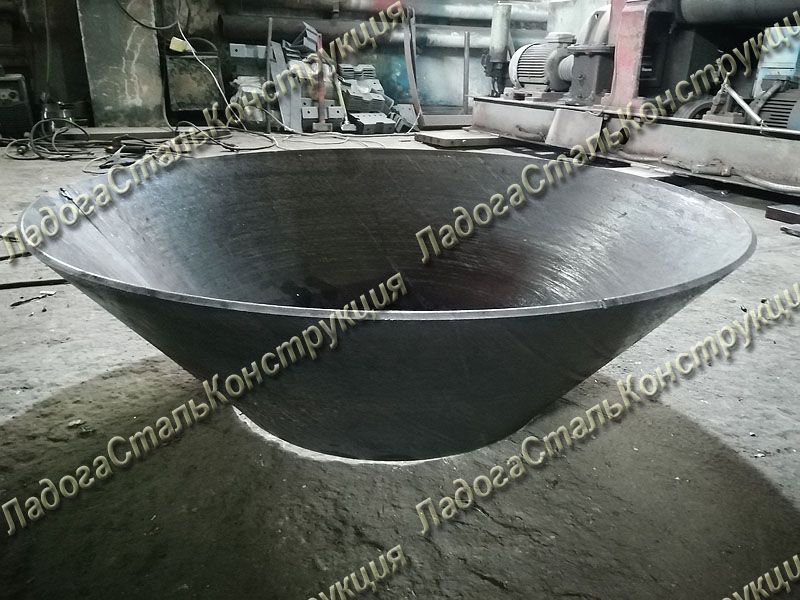

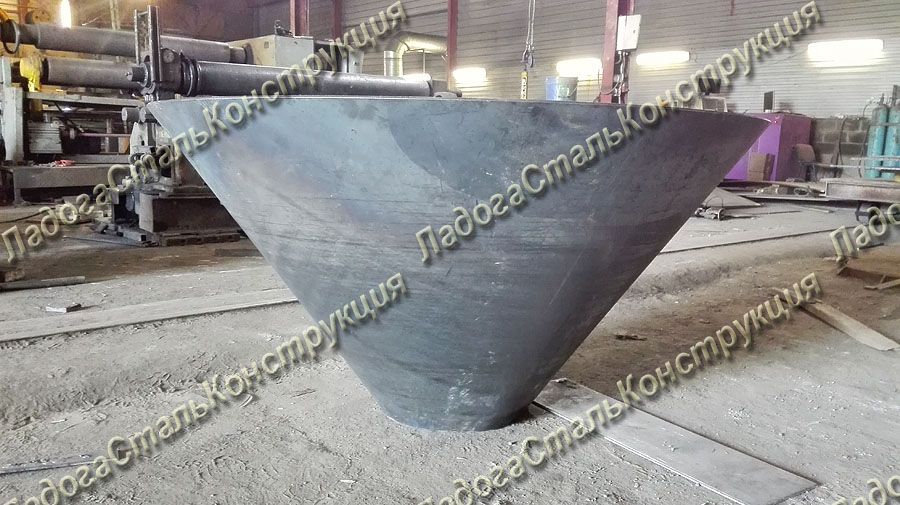

Усечённый (переходный) конус — это подтип конической обечайки, который изготавливается по тому же процессу вальцовки. Такой конус применяется как переход между участками разного диаметра — например, между трубами или обечайками разного сечения, а также как горловина и коническая часть резервуаров, ёмкостей, силосов, циклонов и бункеров. Конус металлический для резервуара — одно из самых частых применений конической обечайки: он служит днищем, горловиной или переходом между обечайками разного диаметра.

Параметры изготовления

Изготавливаем конусы в широком диапазоне размеров. Итоговая толщина зависит от геометрии конуса: чем резче конусность и меньше диаметр, тем тоньше предельная толщина, а на крупных конусах с малым углом конусности закатываем и толстый металл.

Наше оборудование

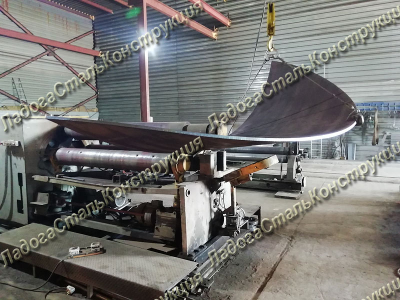

В работе четыре вальцовочных станка, что позволяет катать практически любой ходовой лист и любую геометрию конуса:

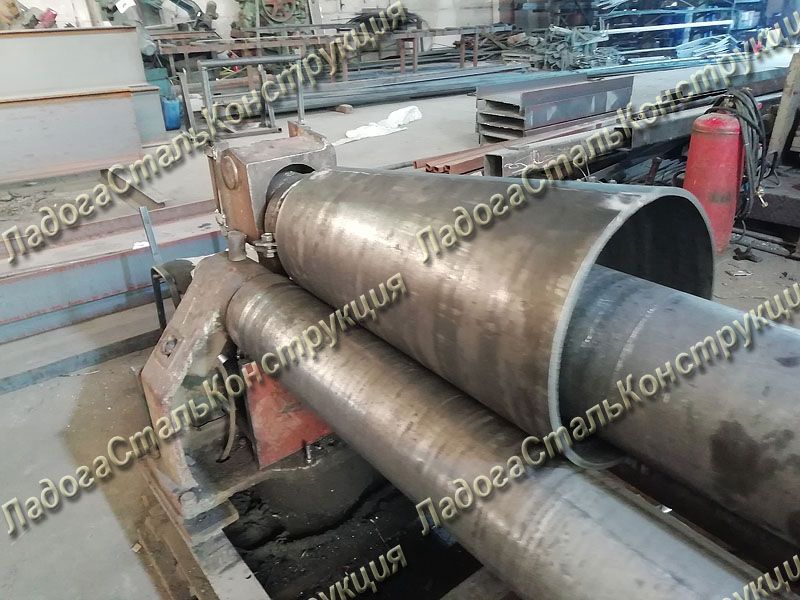

• три трёхвалковых станка с рабочими валами диаметром 330, 220 и 130 мм и шириной до 2000 мм;

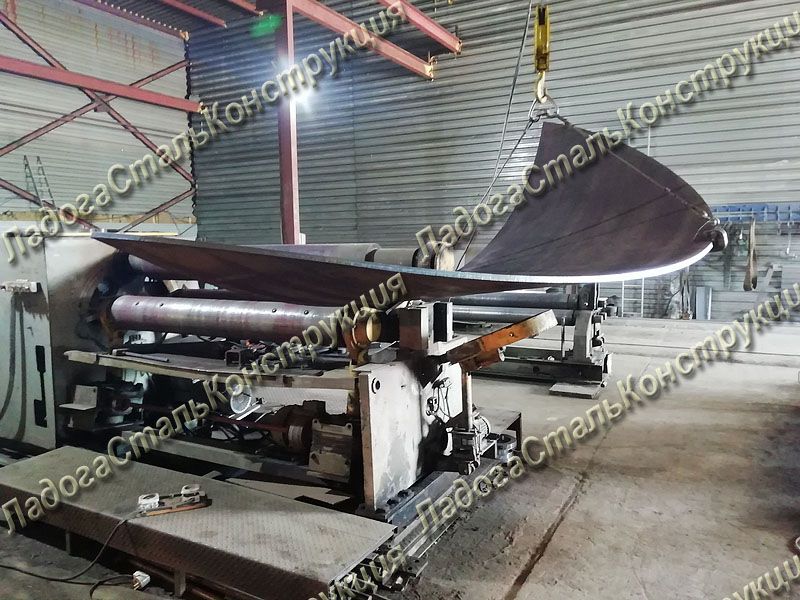

• один четырёхвалковый станок с коническими валками — специально для конических обечаек и конусов любой геометрии.

Именно четырёхвалковый станок с коническими валками позволяет катать конусы с точным выдерживанием угла и обоих диаметров — это профильное оборудование под коническую вальцовку, которое есть не в каждой мастерской.

Как изготавливаем конус

Изготовление конуса проходит в несколько этапов:

• расчёт развёртки конуса;
• резка заготовки из листового металла;
• вальцовка конуса;
• сварка по образующей  — получается готовый сварной конус (или без сварки, только на прихватках — по требованию заказчика).

Как заказать

Пришлите чертёж или эскиз с указанием обоих диаметров, высоты, толщины и материала — рассчитаем развёртку, стоимость и сроки. Принимаем заказы как на единичные изделия, так и на серию. Стоимость определяется по чертежу.

Часто задаваемые вопросы

В чём сложность вальцовки конуса по сравнению с обечайкой?

Конус требует точного подбора угла наклона валков и силы прижима, разного прогиба заготовки по ширине и разных скоростей подачи кромок, чтобы вершина конуса оставалась в плоскости оси прижимного валка. У цилиндрической обечайки этих условий нет, поэтому конус — более трудоёмкое изделие.

Можно ли изготовить конус без сварки?

Да. По требованию заказчика выполняем вальцовку конуса из вашей заготовки без сварки, только на прихватках.

Из какого металла изготавливаете конусы?

Из нержавеющей стали, Ст3, 09Г2С и Hardox — того же набора, что и на обечайках. Другие марки — по чертежу заказчика.

Что такое усечённый (переходной) конус?

Это коническая обечайка с двумя разными диаметрами оснований. Изготавливается по тому же процессу и чаще всего применяется как переходник между участками разного диаметра.

Из какой стали производите конусы?

Выполняем производство конусов из листовой стали: нержавеющей, Ст3, 09Г2С и износостойкой Hardox. Толщину и марку подбираем под задачу — от тонкостенных конусов из листовой нержавейки до толстостенных из конструкционной стали.

Как заказать изготовление конуса?

Пришлите чертёж или эскиз с параметрами через кнопку «Оформить заказ» — мы рассчитаем развёртку, стоимость и сроки.

Заказать изготовление конуса

Изготовим конус любых размеров по вашему чертежу с доставкой по Санкт-Петербургу, Ленинградской области и всей России транспортными компаниями. Пришлите чертёж или эскиз с параметрами — нажмите кнопку «Оформить заказ» и заполните форму.

Смотрите также: цилиндрические обечайки, полуобечайки, вальцовка металла.
